Hệ thống quay trở lại băng biên, băng tải trở lại, băng chuyền chuyển tải

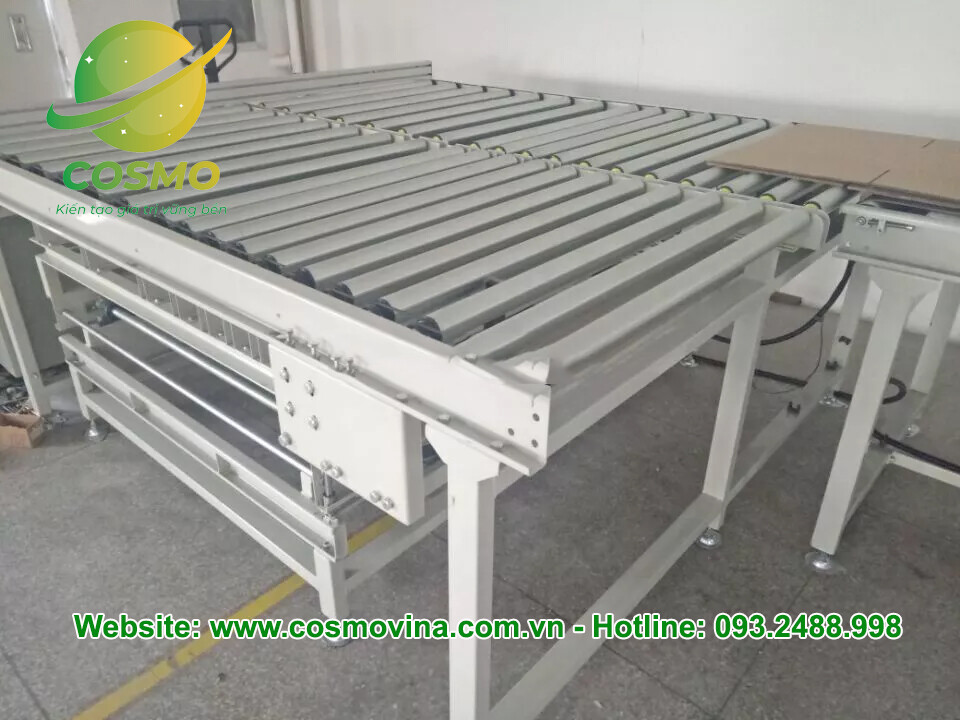

Nguyên tắc hoạt động của bàn tiếp nhận với sự nâng cơ học của tất cả các băng tải tròn chuyển bộ phận lên các trục lăn nhẹ nhàng chuyển nó 90 độ sang băng tải quay trở lại song song. Khi các tấm đã dọn sạch bàn tiếp nhận, các đai con lăn tròn quay trở lại vị trí hạ xuống để nhận sản phẩm tiếp theo. Đường vượt giữa bảng nhận và bảng trả về song song khoảng 50mm để tránh nhiễu khi các bảng quá khổ đi ngược chiều nhau.

Các tính năng của băng tải:

-Các con lăn tiếp nhận trong nguồn cấp dữ liệu được định hướng hóa được mở rộng để song song với đường chạy ra ngoài của bộ biên.

-Đai con lăn nạp vào nhỏ để hỗ trợ các bộ phận nhỏ khi thoát ra khỏi rãnh nạp liệu của bộ biên.

-2 (hai) mắt ảnh có thể điều chỉnh để chuyển hướng các bộ phận nhỏ trên nhiều trục quay trở lại.

– Hạ con lăn xuống để ngăn các bộ phận quá khổ bị lật khi được đưa lên bàn tiếp nhận.

-Bàn tiếp nhận nguồn cấp dữ liệu được vận chuyển dưới dạng 1 (một) đơn vị hoàn chỉnh.

-Bàn tiếp nhận ngoài mở rộng có tiêu chuẩn cho phép các bộ phận quá khổ xoay trở lại bàn tiếp nhận.

-Các nhiệm vụ cao được hàn từ xây dựng.

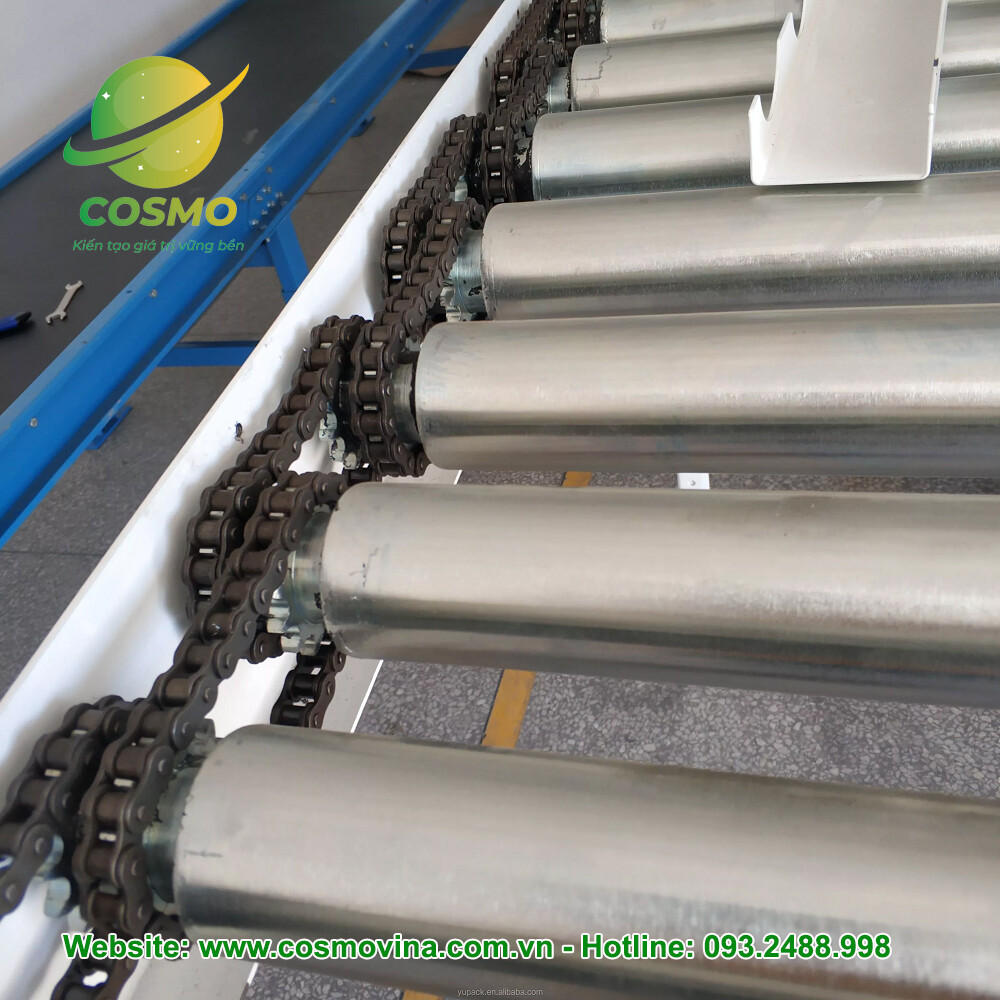

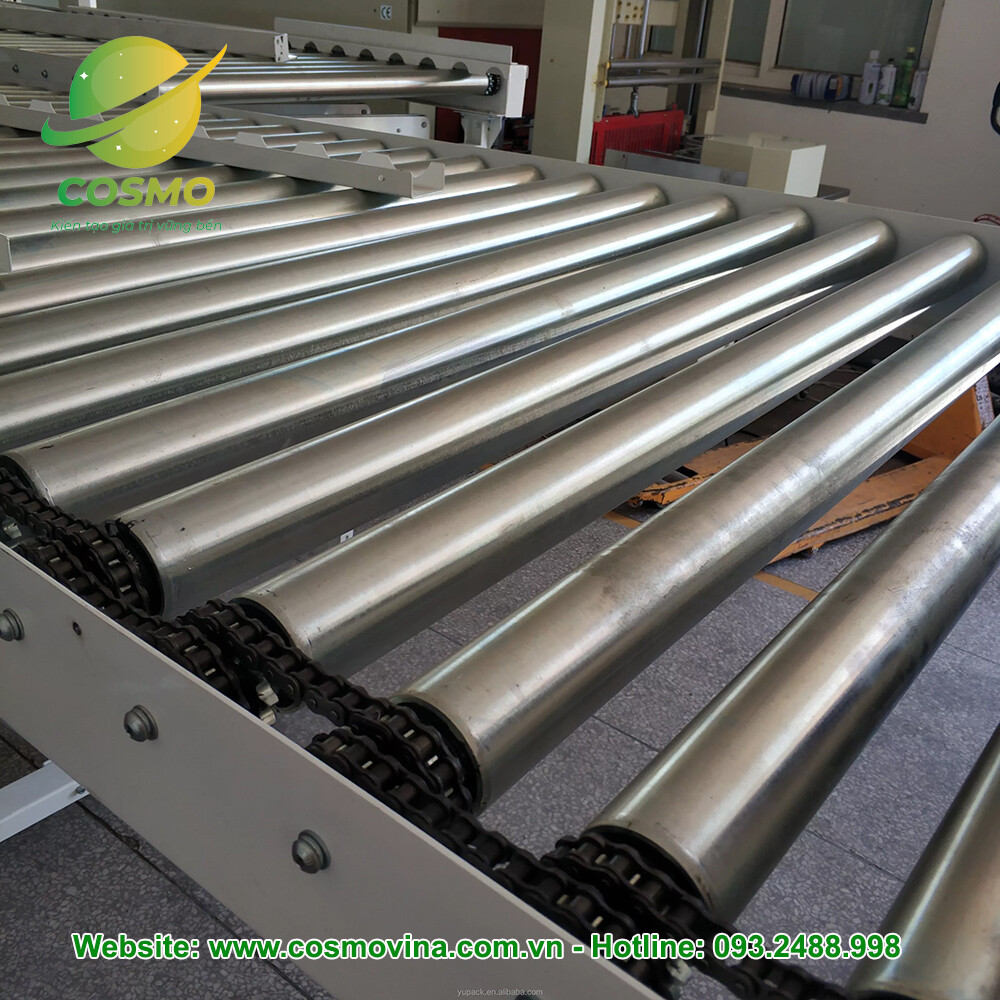

-Hộp bánh răng làm nhiệm vụ nặng với bộ truyền động xích.
-Tốc độ thức ăn thay đổi, có thể điều chỉnh lên đến 28m / phút. Đặt trước ở tốc độ 12, 16 và 20 m / phút cho máy cắt cạnh PET.
– Bình khí nặng quá khổ.
-Thiết kế bảng điều khiển sạch sẽ, được tổ chức tốt.
-Delta VFD (Biến tần).
-Delta PLC (Bộ điều khiển logic khả trình).
-Điện áp: 220V-480V / 3PH 50 / 60HZ

– Tôi. Kích thước một phần: 4 ”x 12”.
-Max. Kích thước một phần: 48 ”x ​​48”, không có rãnh bên ngoài.
-Kích thước bộ phận tối đa: 48 ”x ​​96”, với bộ mở rộng và sự hỗ trợ tối thiểu từ người vận hành.
-Phần rộng tùy chọn trong 24 ”, 48”, & 60 ”, được xây dựng theo đơn đặt hàng ..
